Lenkräder mit Stern: Von der einfachen Lenkstange zur kapazitiven Kommandozentrale

Fest im Griff: Ein Rückblick auf 120 Jahre Lenkradentwicklung bei Mercedes-Benz

Lenkräder mit Stern: Von der einfachen Lenkstange zur kapazitiven Kommandozentrale: Fest im Griff: Ein Rückblick auf 120 Jahre Lenkradentwicklung bei Mercedes-Benz
Erstellt am 6. Mai 2020

Manchmal muss man auch loslassen können. Bei Lenkrädern von Mercedes-Benz fällt das allerdings besonders schwer. Es geht doch nichts über das Lenkrad, die Steuerzentrale, das Ruder des eigenen Fahrzeugs. Eigentlich gedacht als einfaches "Lenkmittel" hat sich das Lenkrad in den letzten Jahrzenten zu einer digitalen Schalteinheit entwickelt.

So auch in der aktuellen E-Klasse. Denn in der neuen Mittelklasse mit Stern feiert eine neue Lenkradgeneration von Mercedes-Benz Premiere. Das sogenannte kapazitive Lenkrad. Doch um die Geschichte des Lenkrads aufzurollen, müssen wir ganz tief in die Geschichtsbücher eintauchen...

Hebel statt Lenkrad – die ersten Automobile

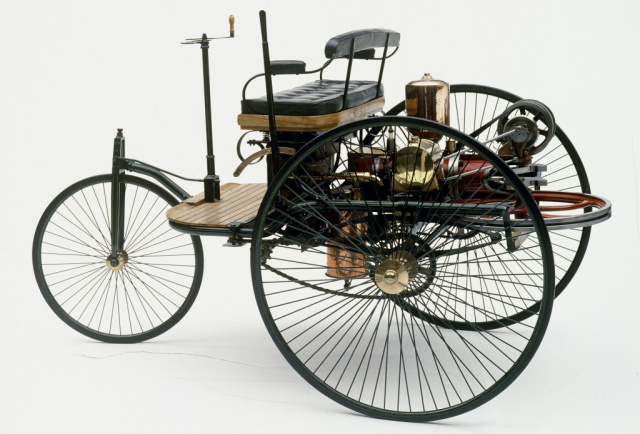

Das erste Automobil der Welt, der Patent-Motorwagen von Carl Benz aus dem Jahr 1886, kam noch „ohne“ aus. Genauso wie der von Gottlieb Daimler und Wilhelm Maybach konstruierte „Stahlradwagen“ von 1889: Beide hatten kein Lenkrad. Sie waren nur mit einem simplen Lenkhebel oder einer Lenkkurbel ausgestattet. Denn damals war man es von Kutschen gewohnt, am rechten oder linken Zügel zu ziehen, um die Pferde in die gewünschte Richtung zu dirigieren.

Alfred Vacheron gilt als Erfinder des Lenkrads

Der französische Ingenieur Alfred Vacheron gilt als Erfinder des Lenkrads. Für das erste Automobilrennen der Welt, die Wettfahrt von Paris nach Rouen im Juli 1894, hatte er in seinen von einem Daimler-Motor angetriebenen Panhard & Levassor ein Lenkrad anstelle des üblichen Lenkhebels eingebaut. Sein Ziel - bessere Kontrolle – erreichte er, weil sich die Lenkbewegung der Vorderräder aus einer neutralen Mittelstellung bis zum Anschlag auf mehrere Umdrehungen der Lenksäule verteilen ließ. Das ermöglichte eine präzisere Steuerung und damit höhere Fahrgeschwindigkeiten. Der Franzose fuhr zwar nur auf Platz 11 – doch der „Volant“ setzte sich durch.

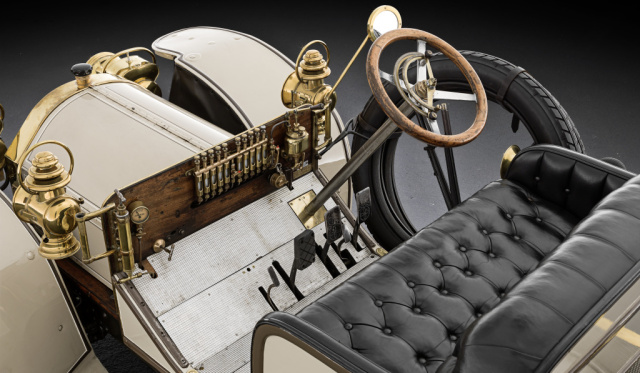

Das braucht Kraft: Lenkrad und Lenksäule im Simplex

1900 stattete auch die Daimler-Motoren-Gesellschaft ihren Phoenix-Rennwagen mit einem Lenkrad aus. Außerdem wurde die Lenksäule schräg gestellt, was die Bedienung enorm erleichterte. Dennoch erforderte jede Lenkbewegung einen hohen Kraftaufwand. In den 1902 eingeführten Mercedes-Simplex Modellen gab es zusätzliche Hebel am Lenkrad, über die essenzielle Motorfunktionen wie Zündzeitpunkt und Gemisch reguliert werden mussten.

Der Beginn des "Multifunktionslenkrads"

Während die Hebel zur manuellen Justierung von Kraftstoffgemisch und Zündung dank Weiterentwicklung der Motoren allmählich überflüssig wurden, blieb eine Zusatzfunktion aus der Frühzeit des Autos bis heute erhalten: das Hupen. Die einfachste Form der Car-to-X-Kommunikation begann mit der Ballonhupe auf dem Lenkradkranz, gefolgt von der Hupentaste auf der Lenkradnabe. In den 1920er Jahren debütierte der Hupenring auf den Lenkradspeichen. Er gehörte bis in die 1970er Jahre zum Standard und wurde immer filigraner.

1949 übernahm der Hupenring auch die Funktion zur Betätigung der Blinker bzw. der bis Mitte der 1950er Jahre üblichen Winker. Zum Abbiegen wurde er einfach nach links oder rechts gedreht. Dann schwenkte ein etwa 20 Zentimeter langer Winkerarm seitlich aus der Karosserie und zeigte die Fahrtrichtung an. Diese aus heutiger Sicht skurril anmutenden Richtungsanzeiger wurden von den orangegelben Blinkleuchten abgelöst, die durch Drehen des Rings über ein zentrales Steuergerät aktiviert wurden.

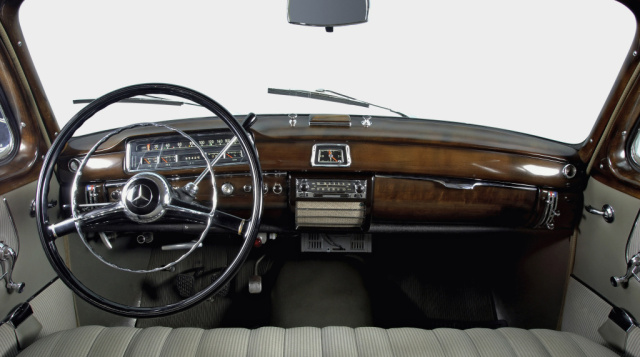

Mehr als nur ein Lenkrad: Funktional und Komfortabel

In den 1950er Jahren wurde das Lenkrad noch mehr zur zentralen Schnittstelle zwischen Auto und Fahrer – zur Schaltzentrale für neue Komfortfunktionen und mehr Sicherheit. 1951 führte Mercedes-Benz im Typ 300 „Adenauer-Mercedes“ (W 186) und im Typ 220 (W 187) die Lenkradschaltung ein. Ein Komfortgewinn für Fahrer und Beifahrer. Denn damals bestanden die Vordersitze in der Regel aus einer durchgehenden Bank, auf der bis zu zwei Beifahrer Platz fanden. Bis in die 1970er Jahre blieb der Schalthebel an der Lenksäule eine weit verbreitete Art der Getriebebetätigung. Bei Mercedes-Benz kehrte er 2005 mit dem Automatik-Wählhebel DIRECT SELECT wieder zurück, was die Mittelkonsole für andere Zwecke frei machte. Als weitere Lenkradfunktion kam 1955 der Hebel für die Lichthupe hinzu. Das Lenken selbst war jedoch trotz großer Lenkübersetzung und ausladender Lenkrad-Durchmesser häufig kräftezehrend. Daher führte Mercedes-Benz 1958 in der Repräsentationslimousine des Typs 300 eine Servolenkung ein.

Die 1960er Jahre: Geringeres Verletzungsrisiko dank Sicherheitslenkung

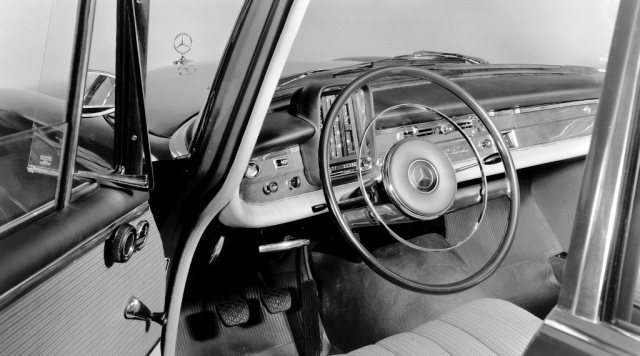

Mit dem „Heckflossen-Mercedes“ (W 111) revolutionierte Mercedes-Benz 1959 den Automobilbau, vor allem in puncto Unfallschutz. Die Limousine war das weltweit erste Fahrzeug mit einem ganzheitlichen Sicherheitskonzept, bestehend aus stabiler Fahrgastzelle, Knautschzonen, einem neuen Sicherheitslenkrad mit großflächiger, deformierbarer Prallplatte, die das Verletzungsrisiko bei einem Aufprall reduzierte, sowie einer geteilten und nach hinten versetzten Lenksäule. Dadurch konnte der sogenannte Lanzeneffekt vermieden werden. Bei früheren Fahrzeugen mit starrer Lenksäule gab es immer wieder schwere Verletzungen, da sich nach einem Frontalaufprall die Lenksäule dem Fahrer entgegenschob. Zur weiteren Erhöhung der Sicherheit führte Mercedes-Benz eine patentierte Sicherheitslenkung mit Teleskoplenksäule und Pralltopf ein, die 1967 Standard im gesamten Pkw-Programm wurde.

Zusätzlich feierte 1959 der erste kombinierte Hebel sein Debüt in der „Heckflosse“ und im „Ponton“. Nach dem Motto „aus zwei mach eins“ umfasste er die Funktionen Blinker und Lichthupe. 1963 wurde der Hebel um die Funktionen Scheibenwischer und Scheibenwaschanlage erweitert. Der Scheibenwischer wurde vorher mit einem Zugschalter auf der Oberseite der Instrumententafel aktiviert.

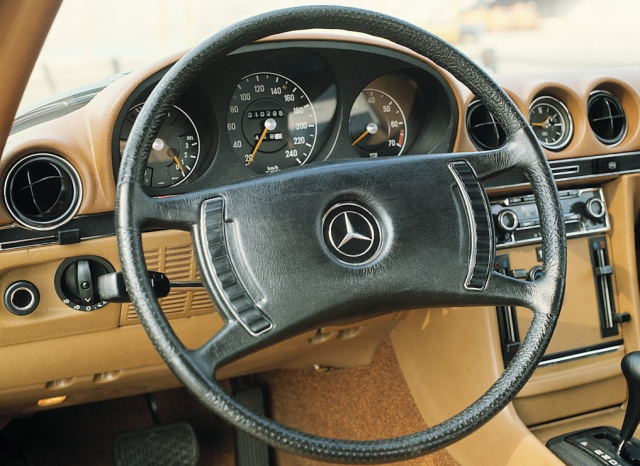

Vierspeichenlenkrad im 350 SL Roadster

Das 1971 im 350 SL Roadster eingeführte Vierspeichen-Sicherheitslenkrad sorgte dank breiter Polsterplatte mit Pralltopf für nochmals verbesserten Aufprallschutz. Die Speichen dienen als Stützen für den Kranz. Sie nehmen bei einem Aufprall die Kräfte auf und leiten sie so weiter, dass der Lenkradkranz nicht brechen kann. Der Hupenring hatte ausgedient und die Taster für das Signalhorn wanderten wieder auf die Lenkradmitte.

1975: Der erste Tempomat im W116 450 SEL 6.9

Panik im Porsche: Hier kommt das Hubraumwunder mit Stern Premiere vor 45 Jahren: Mercedes-Benz 450 SEL 6.9 6.9 - Dabei könnte es sich ja schlicht und ergreifend um den Durchschnittsverbrauch einer aktuellen Mittelklasse-Limousine handeln

Als eines der ersten Automobile erhielt der Mercedes-Benz 450 SEL 6.9 im Dezember 1975 serienmäßig eine sogenannte Geschwindigkeitsregelanlage, kurz Tempomat. Der weltweit erste radargestützte Abstandsregeltempomat DISTRONIC, der den Abstand zum vorausfahrenden Fahrzeug konstant hält, hatte 1998 Weltpremiere, ebenfalls in der S-Klasse (Baureihe 220).

Autsch: Im Jahr 1981 folgt der erste Airbag

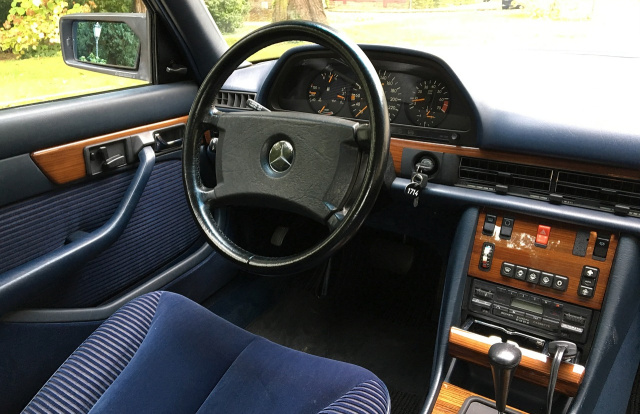

Das weitere Streben nach bestmöglicher Sicherheit führte dazu, dass sich das Lenkraddesign ab 1981 einmal mehr entscheidend veränderte. Ursache dafür war die Einführung des ersten Fahrer-Airbags in der S-Klasse (Baureihe 126). Hinter der ausladenden Prallplatte verbarg sich das neue Rückhaltesystem, das im Kollisionsfall einen nie zuvor erreichten Sicherheitsstandard bot. Die Entwickler jubelten, die Designer rauften sich die Haare. Denn frühe Airbags waren voluminös, der Pralltopf musste deshalb deutlich größer werden. Im Lauf der weiteren Entwicklung konnte das vakuumverpackte Luftkissen jedoch immer kleiner gefaltet werden, die Gestaltungsspielräume für die Designer wurden wieder größer. 1992 wurde der Fahrer-Airbag zur Serienausstattung in allen Pkw-Modellen von Mercedes-Benz. 1994 folgte der Beifahrer-Airbag. Der Luftsack bläst sich bei einem Aufprall innerhalb von 30 Millisekunden auf einen Durchmesser von 720 Millimeter und ein Volumen von 64 Litern auf. „Heute haben wir den kompaktesten Airbag im Markt“, sagt Marcus Fiege, Leiter Lenkradentwicklung bei Mercedes-Benz.

Revolution im Jahr 1998: Das Multifunktionslenkrad im W220

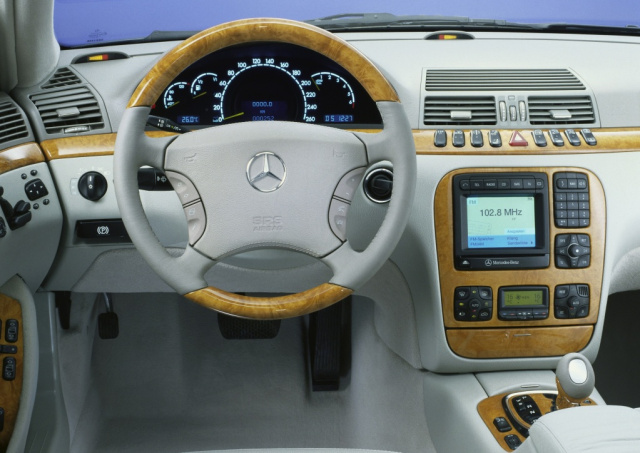

Eine weitere technische Revolution verkörperte das Multifunktionslenkrad, das 1998 zusammen mit dem COMAND (Cockpit Management and Data) System eingeführt wurde. Nicht nur die Vielzahl der Fahrzeugfunktionen, auch der Vormarsch neuer Geräte für Information, Navigation und Unterhaltung erforderten ein Umdenken bei der Fahrzeugbedienung und beim Anzeigenkonzept. Ein wichtiges Ziel bei der Entwicklung der S-Klasse Baureihe 220 war es, den Autofahrer so weit zu entlasten, dass er sich ganz aufs Wesentliche konzentrieren kann: auf die Verkehrslage und das Fahrerlebnis. Mit einem neuen, serienmäßigen Multifunktionslenkrad steuerte er viele Systeme und rief wichtige Informationen per Daumendruck ab. Das Lenkrad war erstmals mit Autoradio, Autotelefon und einem Display in der Mitte des Kombiinstruments gekoppelt, auf dem bis zu acht Hauptmenüs erschienen.

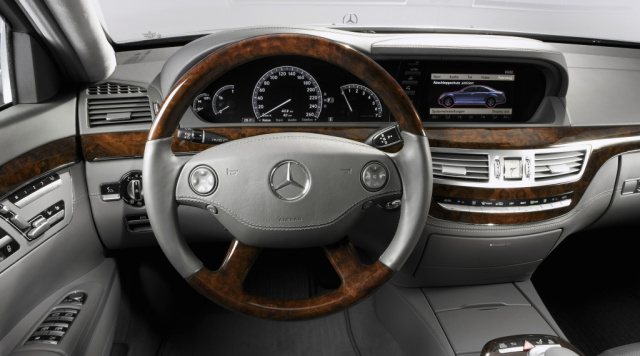

2005: Von der Mittelkonsole an die Lenksäule

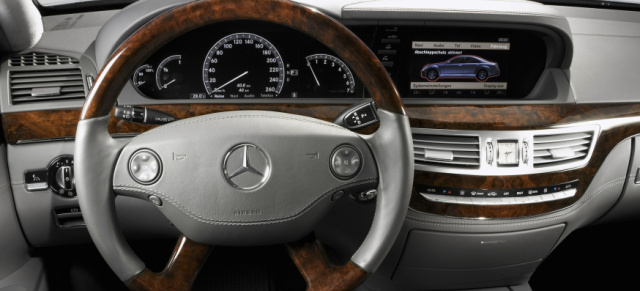

2005 debütierten die damals neuen Modelle der M-Klasse und S-Klasse mit neu gestaltetem Cockpit: Der Automatik-Wählhebel wanderte von der Mittelkonsole an die Lenksäule. Die neue DIRECT SELECT Schaltung schaffte Platz zwischen Fahrer und Beifahrer und erleichterte die Bedienung erneut. Zusätzliche Lenkrad-Schalttasten ermöglichten die manuelle Vorwahl der sieben Gänge, das Leistungsvermögen der Sechs- und Achtzylindermotoren ließ sich nun in jeder Fahrsituation optimal ausnutzen. Ab 2008 war im SL Roadster das 7G-TRONIC Sportgetriebe mit Lenkrad-Schaltpaddles erhältlich.

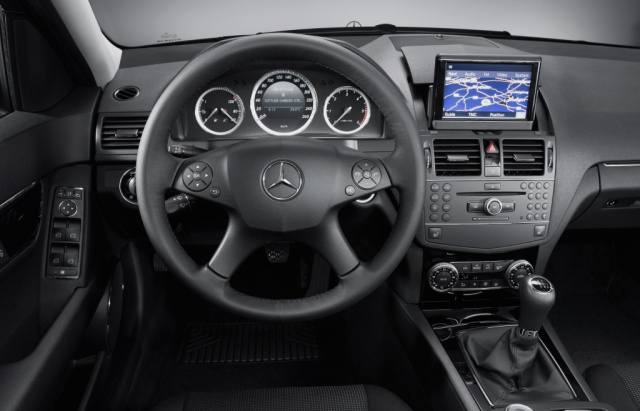

Wuchtig, funktional und schön?

Mit neuen Funktionen hielten immer mehr Kabel, Platinen und Sensoren Einzug ins Lenkrad. Um sie und den Airbag zu verstecken, waren die Lenkräder in den 2000er Jahren eher wuchtig. Im Lauf der Zeit wurde die Gestaltung immer feiner. Aus den zunächst polygonalen Formen entwickelten sich geometrische Formen mit einem Kreis in der Mitte und fließenden Speichenformen.

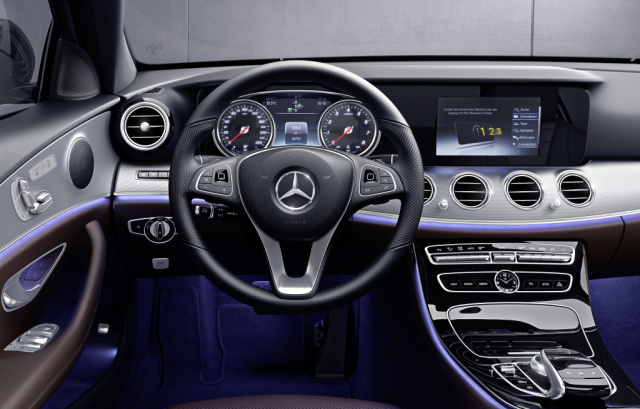

2016: Erstmals berührungssensitive Touch Control Buttons in der damaligen E-Klasse

Die E-Klasse von 2016 verfügte als erstes Auto der Welt über berührungssensitive Touch Control Buttons am Lenkrad. Sie erlauben die Steuerung des gesamten Infotainments per Finger-Wischbewegungen – ohne die Hände vom Lenkrad nehmen zu müssen. Wie die Oberfläche eines Smartphones sind die Buttons berührungssensitiv und reagieren daher auf horizontale und vertikale Wischbewegungen eines Fingers. Damit kann der Fahrer alle Funktionen des Infotainmentsystems einfach, logisch und intuitiv steuern. Ein Drücken der Touch Control Buttons löst die mit Wischgesten angewählte Funktion aus. Weitere vier Tasten pro Schalterfeld sind mit den bekannten Funktionen wie Lautstärkenregelung und Telefonsteuerung hinterlegt.

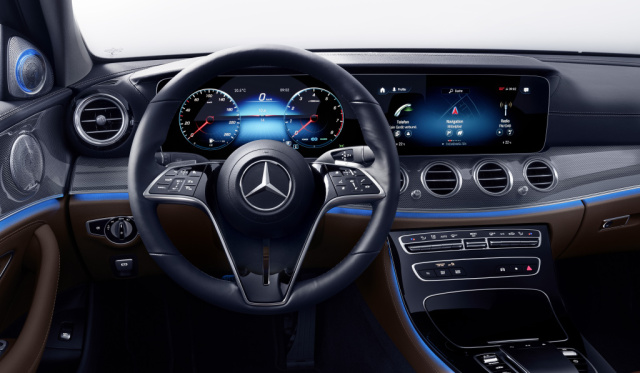

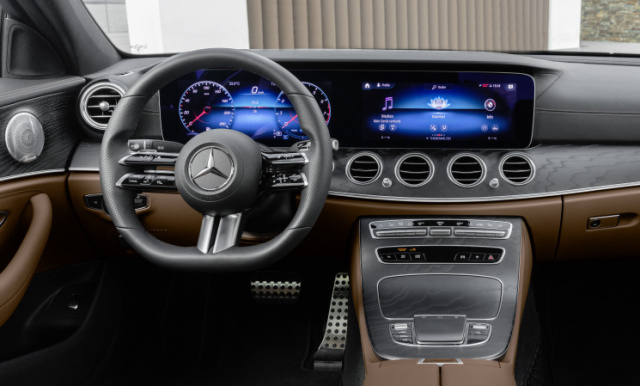

2020: Das kapazitive Lenkrad in der neuen E-Klasse

Ebenfalls in der E-Klasse startet jetzt die neue Lenkradgeneration mit kapazitiver Hands-Off-Erkennung. Im Lenkradkranz befindet sich eine Zwei-Zonen-Sensormatte. „Die Sensoren auf der Vorder- und Rückseite des Kranzes registrieren, ob das Lenkrad umfasst wird. Es ist keine Lenkbewegung mehr erforderlich, um den Assistenzsystemen zu signalisieren, dass man das Fahrzeug kontrolliert“, erklärt Marcus Fiege. Auch die Steuerung der in den Lenkradspeichen integrierten Touch Control Buttons funktioniert jetzt kapazitiv. Damit werden die Bedienflächen mechanisch maximal reduziert.

Die in mehrere Funktionsbereiche aufgeteilten, fugenlosen Bedienfelder sind flächenbündig präzise in die Speichen integriert. Die Berührungen werden, wie bei einem Smartphone, über eine kapazitive Sensorik erfasst und ausgewertet, was eine intuitive Bedienung über Wischgesten und Drücken der bekannten Symbole ermöglicht. Die hochwertigen Materialien sind so gewählt, dass die Bedienung auch in einem durch Sonneneinstrahlung stark aufgeheizten Innenraum ermöglicht wird. „Das System erkennt automatisch, wo sich der Finger gerade befindet. Und die Schaltflächen sind auf Temperaturen von über 100 Grad Celsius ausgelegt“, so Fiege.

"Das schönste Lenkrad, das wir je gebaut haben“

Das Lenkrad ist in drei Ausführungen erhältlich: „Sport“, „Luxus“ und“ Supersport“. „Es ist das schönste Lenkrad, das wir je gebaut haben“, sagt Hans-Peter Wunderlich. „Die Proportionen von Airbag, Speichen und Kranz sind absolut harmonisch. Der Airbag wird nicht kaschiert, sondern als umschmeichelnde Kugel inszeniert“. Bei der Variante „Luxus“ formen die Speichen einen von eleganten Callas-Blüten inspirierten Kelch in Black-Panel-Optik, in der die Kugel schwebt. In der Ausführung „Supersport“ wird sie von zwei Doppeldeckerspeichen in Black-Panel-Optik gehalten, die an Radflügelmuttern von Sportwagen erinnern. So inszenieren die Lenkräder Hightech und wecken gleichzeitig Emotionen – ganz im Sinne der Designphilosophie der Sinnlichen Klarheit, die die Bipolarität von Intelligenz und Emotion zum Ausdruck bringt.

Die Größe des Lenkrads ist im Vergleich zur Vorgängergeneration gleich geblieben. Mercedes-Benz hat für Lenkräder feste Größen entwickelt. Der Lenkraddurchschnitt beträgt je nach Ausführungsvariante 370 Millimeter („Supersport“) bis 380 Millimeter („Luxus“). Der Lenkradkranz ist 29 Millimeter breit und 42 bis 44 Millimeter tief. Hans-Peter Wunderlich: „Der Lenkradkranz ist der heimliche Königsmacher eines Lenkrads. Seine geometrische Ausarbeitung ist eine Wissenschaft für sich, die in keinem Lehrbuch steht. Der Kranz muss satt in der Hand liegen. Hat er einen Millimeter zu viel, fühlt er sich unangenehm wulstig an. Ist es ein Millimeter zu wenig, wirkt er wie verhungert. Und dieser Eindruck trübt dann das Gesamtfühl für das Auto.“
